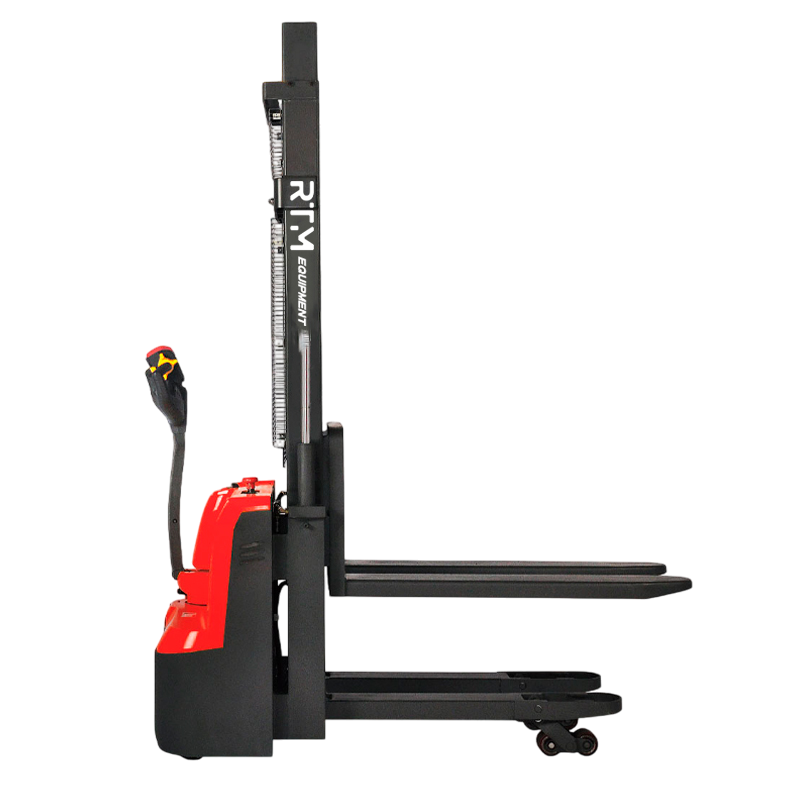

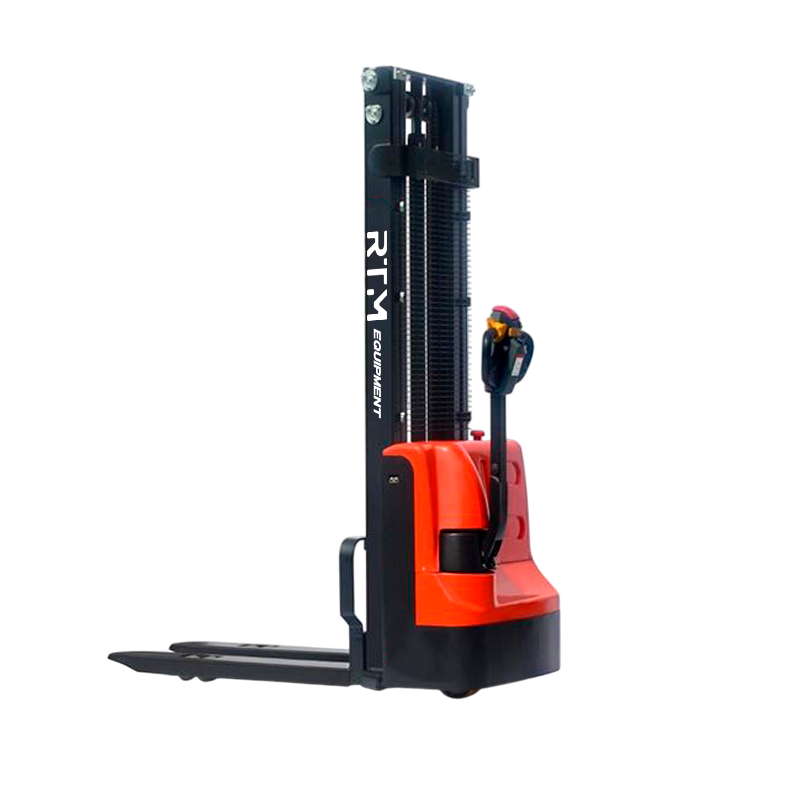

Apilador Eléctrico RTM CDD10/12R-S

Descripción general
Especificaciones técnicas

Apilador eléctrico RTM CDD10R-S / CDD12R-S para doble palet

El RTM CDD10R-S / CDD12R-S es un apilador eléctrico pensado para mejorar la eficiencia en operaciones logísticas donde es necesario mover, almacenar y apilar mercancías con rapidez.

La gama está disponible en dos versiones:

CDD10R-S: capacidad de carga de 1.000 kg.
CDD12R-S: capacidad de carga de 1.200 kg.

Ambos modelos cuentan con una configuración compacta y están diseñados para trabajar en entornos con tráfico continuo, donde la capacidad de maniobra, la estabilidad y la rapidez en el movimiento de mercancías son factores importantes.

Transporte de doble palet

Una de las principales características del CDD10R-S / CDD12R-S es su capacidad para realizar operaciones de doble palet.

El sistema de elevación inicial de 120 mm permite transportar dos palets simultáneamente, una función especialmente interesante para incrementar la productividad en determinadas operaciones de almacén.

Esta configuración puede ayudar a reducir desplazamientos y tiempos de manipulación cuando las condiciones de trabajo permiten utilizar dos palets en una misma operación.

Es una solución especialmente orientada a entornos logísticos con alta rotación de mercancías.

Capacidad de carga de 1.000 y 1.200 kg

El CDD10R-S y el CDD12R-S permiten elegir entre dos capacidades:

CDD10R-S — 1.000 kg

Una opción adecuada para operaciones habituales de manipulación de palets cuando la carga nominal necesaria se encuentra hasta 1.000 kg.

CDD12R-S — 1.200 kg

La alternativa de mayor capacidad de la gama, diseñada para operaciones que requieren manipular cargas de hasta 1.200 kg.

Ambos modelos utilizan un centro de carga de 600 mm.

Elevación inicial de 120 mm

El sistema de elevación inicial permite elevar la carga 120 mm.

Además de facilitar el transporte de doble palet, esta configuración resulta especialmente útil cuando el trabajo requiere desplazarse por superficies con pequeñas irregularidades, rampas o zonas de transición.

El fabricante señala precisamente el uso de esta gama en rampas, muelles y superficies desalineadas.

Mástiles con diferentes alturas de elevación

La gama CDD10R-S / CDD12R-S está disponible con diferentes alturas de elevación:

1.600 mm
2.500 mm
3.000 mm
3.300 mm

Esto permite adaptar la configuración del apilador a diferentes necesidades de almacenamiento.

La altura máxima del mástil extendido varía según la configuración, desde 2.122 mm hasta 3.892 mm.

Diseño compacto para almacenes

El CDD10R-S / CDD12R-S tiene una anchura total de 800 mm y un radio de giro de 1.450 mm.

Estas dimensiones favorecen la maniobrabilidad del equipo en zonas donde el espacio disponible es limitado.

El ancho a lo largo de las horquillas es de 570 mm, mientras que el ancho de pasillo indicado para un palet de 800 × 1.200 mm, con espacio de 200 mm, es de 2.224 mm.

Estabilidad mediante cuatro puntos de apoyo

La arquitectura del equipo utiliza cuatro puntos de apoyo, una configuración orientada a mejorar la estabilidad durante los desplazamientos y la manipulación de cargas.

El fabricante destaca esta arquitectura junto con el centro de gravedad y el diseño del equipo como elementos destinados a proporcionar estabilidad durante el trabajo con cargas elevadas.

Eje motriz vertical sellado

El RTM CDD10R-S / CDD12R-S incorpora un eje motriz vertical sellado.

Este diseño está orientado a reducir las necesidades de mantenimiento y facilitar el uso del equipo en operaciones logísticas donde se realizan desplazamientos frecuentes.

Es una característica especialmente interesante para empresas que buscan simplificar el mantenimiento de su flota de equipos de manutención.

Control CURTIS y freno electromagnético

La gama incorpora un controlador CURTIS y un sistema de freno electromagnético.

El fabricante destaca el controlador CURTIS por su fiabilidad y el freno electromagnético por su rendimiento, contribuyendo ambos a una operación controlada y segura del equipo.

Protección inteligente de la batería

El CDD10R-S / CDD12R-S incorpora protección inteligente de batería, un elemento destinado a mejorar la gestión y protección del sistema eléctrico durante el funcionamiento.

La batería trabaja a 24 V, con capacidades disponibles de 105 Ah y 125 Ah.

Motor eléctrico de tracción y elevación

El equipo cuenta con:

Motor de tracción de 0,65 kW.
Motor de elevación de 2,2 kW.
Batería de 24 V.
Controlador CURTIS.
Freno electromagnético.

Esta configuración está diseñada para las operaciones habituales de desplazamiento, elevación y manipulación de mercancías en almacenes y centros logísticos.

Velocidad y capacidad de trabajo

El CDD10R-S / CDD12R-S alcanza una velocidad de desplazamiento de 4,5/5 km/h.

La velocidad de elevación es de 0,11/0,14 m/s, mientras que la velocidad de descenso es de 0,12 m/s.

La capacidad de ascenso indicada es de 6/15 %.

Horquillas para manipulación de palets

Las horquillas tienen unas dimensiones de:

60 × 180 × 1.070 mm

con una configuración alternativa de longitud de 1.050 mm según especificación.

El centro de carga es de 600 mm.

Ruedas de poliuretano

El CDD10R-S / CDD12R-S utiliza ruedas de poliuretano.

La configuración incluye:

Rueda delantera: 195 × 70 mm
Rueda trasera: 80 × 70 mm
Rueda adicional: 150 × 60 mm

La configuración de ruedas es de 1/4, según la ficha técnica.

Apilador eléctrico para rampas y superficies irregulares

El CDD10R-S / CDD12R-S está concebido para trabajar también en situaciones donde el pavimento presenta determinadas irregularidades.

El catálogo destaca expresamente su utilización en rampas, muelles y superficies desalineadas, junto con operaciones de doble nivel y movimientos rápidos.

Esto convierte al equipo en una alternativa interesante para instalaciones logísticas donde existen zonas de transición o diferentes niveles de trabajo.

Aplicaciones del RTM CDD10R-S / CDD12R-S

Este apilador eléctrico puede utilizarse en diferentes aplicaciones de manipulación interna:

Transporte de doble palet.
Apilado de mercancías.
Movimiento interno de palets.
Operaciones de almacén.
Centros logísticos.
Zonas de alta rotación.
Trabajo en rampas y muelles.
Desplazamiento sobre superficies desalineadas.
Operaciones de almacenamiento en diferentes alturas.
Manipulación frecuente de mercancías.

Su configuración está especialmente indicada para empresas que necesitan combinar capacidad de carga, maniobrabilidad y productividad.

¿Qué diferencia hay entre el CDD10R-S y el CDD12R-S?

La principal diferencia entre ambas versiones es su capacidad nominal de carga.

Modelo	Capacidad
CDD10R-S	1.000 kg
CDD12R-S	1.200 kg

Los dos modelos tienen centro de carga de 600 mm, anchura total de 800 mm, radio de giro de 1.450 mm y las mismas opciones de altura de elevación indicadas en la ficha técnica.

La elección dependerá principalmente del peso de las cargas que se manipulen habitualmente.

Modelo	CDD10 R-S
Altura de elevación (mm)	1600
Altura de replegado	2050 mm
Altura elevación estándar	120 mm
Altura mástil extendido	2060 mm
Batería	2x12V 105Ah AGM
Capacidad de carga (kg)	1000
Centro de carga (mm)	600
Peso con batería (kg)	640
Velocidad de descenso m/s	120/120
Velocidad de desplazamiento con/sin carga (km/h)	4.5/5
Velocidad de elevación m/s	110/140

Modelo	CDD12 R-S
Altura de elevación (mm)	1600
Altura mástil estándar	120 mm
Altura mástil extendido	2060 mm
Batería	2x12V 105/125Ah AGM
Capacidad de carga (kg)	1200
Centro de carga (mm)	600
Peso con batería (kg)	685
Velocidad de descenso m/s	120/120
Velocidad de desplazamiento con/sin carga (km/h)	4.5/5
Velocidad de elevación m/s	110/140

Modelo	CDD20R (6.5m)
Altura de elevación (mm)	6500
Altura mástil bajado	2710 mm
Altura mástil extendido	7050 mm
Batería	24V 300Ah
Capacidad de ascenso con/sin carga (%)	6/15
Capacidad de carga (kg)	2000
Centro de carga (mm)	500
Controlador	CURTIS
Freno	Electromagnético
Motor de elevación (kW)	3.0
Motor de tracción (kW)	AC 1.5
Peso con batería (kg)	1850
Velocidad de descenso m/s	0.12/0.11
Velocidad de desplazamiento con/sin carga (km/h)	7.0/7.1
Velocidad de elevación m/s	0.11/0.16
